En la fabricación las medidas de un elemento no son exactas, es por ello que en los planos de dibujo siempre se indica la precisión de las medidas con la ayuda de las tolerancias.

Utilidad:
-Fabricación de piezas en serie.
-Intercambiabilidad de piezas.
-Fabricación con destino desconocido.

Cota Nominal (CN): Dimensión ideal.
Cota Real: Dimensión real de una pieza.

Tolerancia de medida
Es la variación en torno a la cota nominal dentro de la que debe quedar la cota real de cualquier pieza de una producción.

Magnitud de la Tolerancia (MT):
Es la diferencia entre la dimensión máxima (CM) y la dimensión mínima (Cm)que puede tener una pieza.
También se le denomina como Zona de Tolerancia o Tolerancia.

Posición de la Tolerancia (PT):
Es la posición de la Tolerancia respecto de la Cota Nominal.

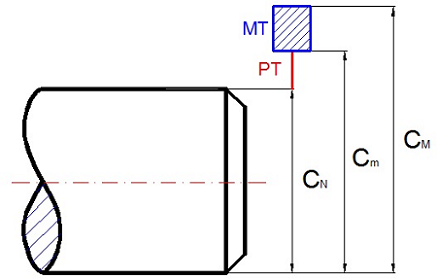

tol3



Eje: Término usado para designar las características externas de una pieza, incluyendo las que no son cilíndricas.
Agujero: Término usado para designar las características internas de una pieza, incluyendo las que no son cilíndricas.
