INGRESAR AL PROGRAMA

Clic en el botón Inicio:

Inicio / Programas / Autodesk / AutoCAD 2014

Workspace
Hacer clic en wsicon

Luego Seleccione el espacio de trabajo del AutoCAD Clásico wspace

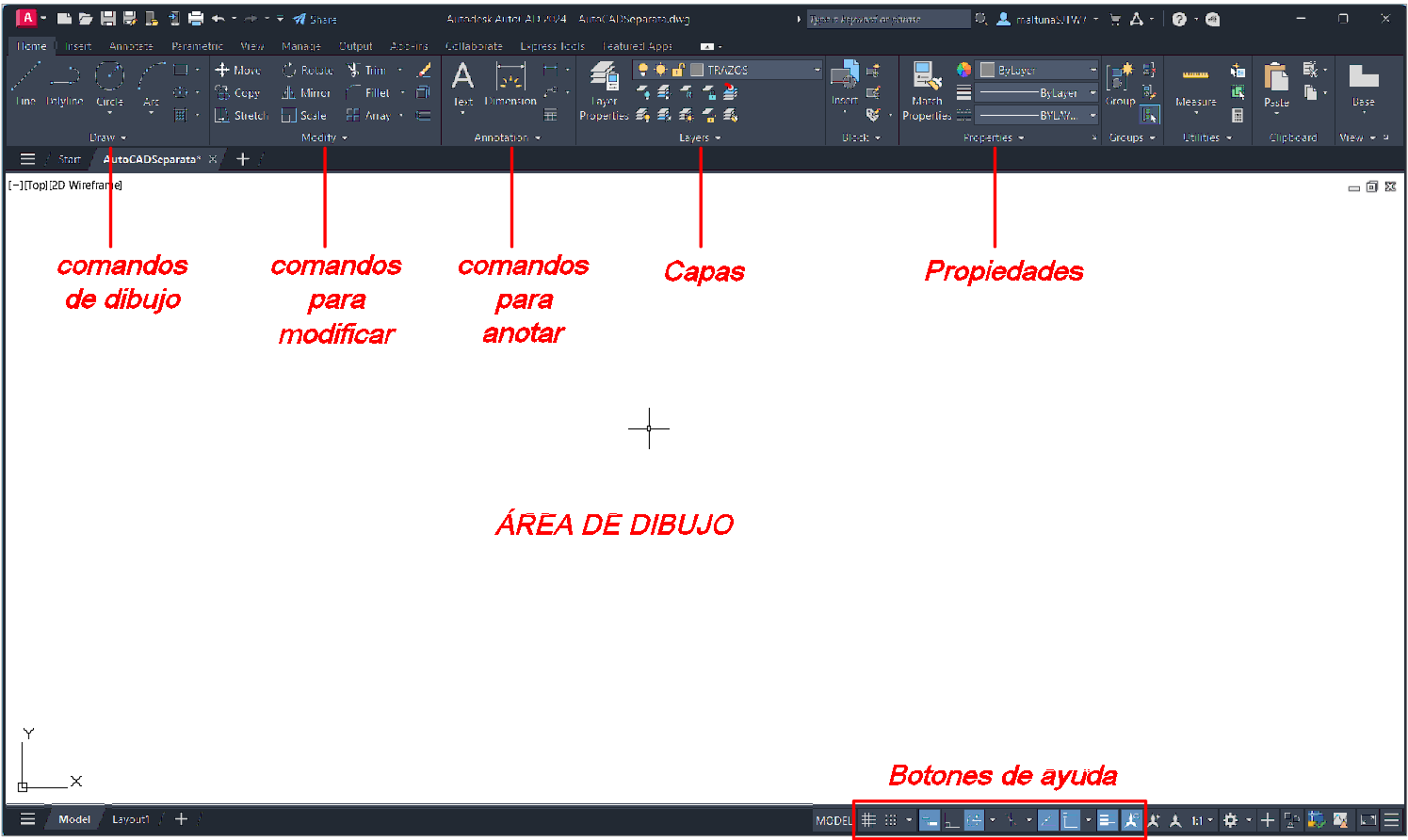

entorno2014



BARRAS DE HERRAMIENTAS

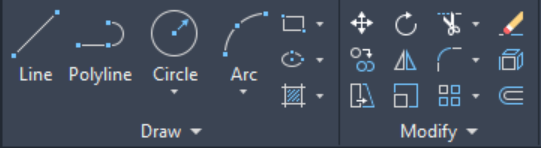

Para empezar a dibujar en AutoCAD se necesitan las siguientes barras de herramientas:

BARRAS

Si falta alguna de las barras, ubicar el cursor sobre cualquier barra luego dar clic derecho y seleccionar la que falte.





BOTONES DE AYUDA

Están ubicados debajo de la barra de comandos.Active los siguientes botones:

ba



CAPTURADORES AUTOMATICOS



Para configurar los capturadores
automáticos en la barra de comandos

Digite  OS enter

Active los comandos de captura que necesite

Otra forma:
Coloque el cursor sobre el botón de ayuda iconos

Luego dar clic derecho
Elegir Setting

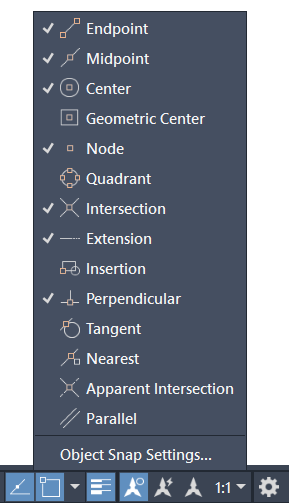

osnap



CREACIÓN DE CAPAS-LAYERS

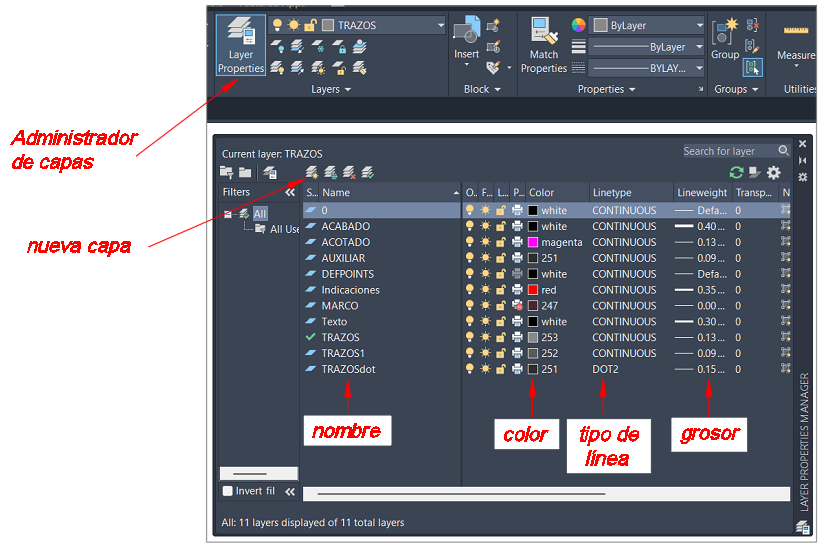

Para dibujar en AutoCAD de forma ordenada necesitamos crear capas a las cuales se les asigna un nombre, un color, un tipo de línea y un grosor de línea.

layers

Name

Color

Linetype

 Lwt

Acabado

White

Continuos

0.50

Auxiliar

252

Continuos

0.09

Texto

Red

Continuos

0.25

Oculta

Magenta

Hidden

0.35

Eje

Red

Center

0.35



GUARDAR ARCHIVO

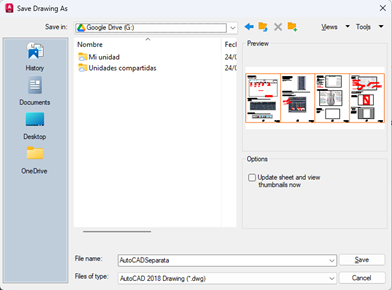

Barra de Menús: File / Save as

Save in:
Seleccione la carpeta donde guardará su trabajo.

File Name:
Nombre del archivo:

Lab1- Apellidos

Save (Guardar)

¡IMPORTANTE!
Grabe cada 15 minutos

save

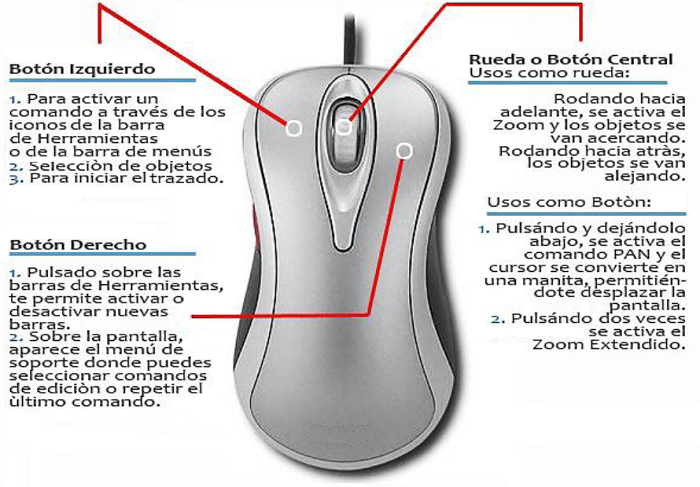

BOTONES DEL MOUSE

bm
