DIBUJO ISOMÉTRICO

Es aquella proyección donde las caras principales del cubo tienen la misma inclinación respecto del plano de proyección y se proyectan con la misma forma y tamaño.

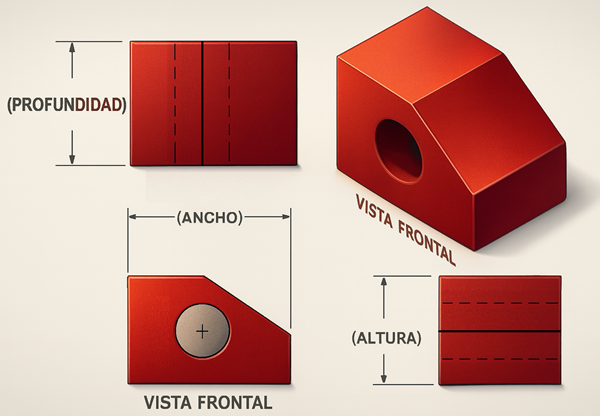

Los ejes principales de proyección son: altura, ancho y profundidad.

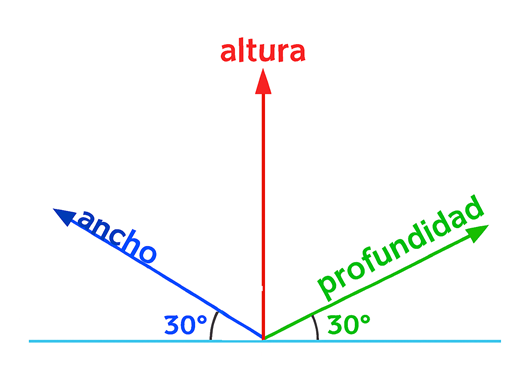

En el dibujo isométrico los ejes de ancho y profundidad estan inclinados 30° respecto a una línea horizontal.

ejes2





abatiendohp
