PROYECCIONES PRINCIPALES
Los planos principales son tres: el horizontal, el frontal y el perfil.

Sistema ASA:
Sistema de representación Americano donde se presentan las vistas horizontal, frontal y perfil de un sólido.



isometrico

hfp

DEPURADO

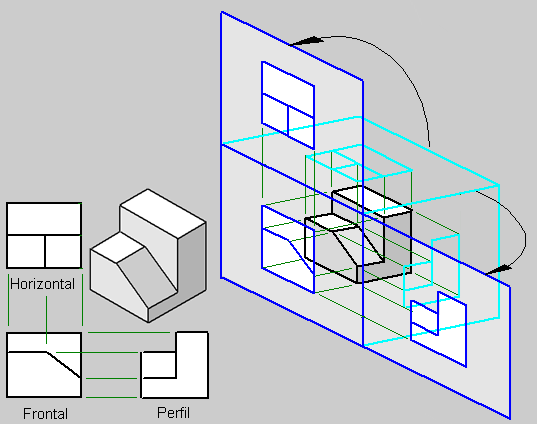

Se le denomina depurado a la representación de las tres vistas espaciales de un sólido en un solo plano.
El depurado se forma abatiendo los planos de proyección y alineandolos con el plano frontal, de esta forma se visualizan los tres planos en un solo plano.



Ejemplos

Identificar el sólido que le corresponde a los siguientes depurados.

depe
Líneas Ocultas
