RECTA EN VERDADERA MAGNITUD
La proyección de una recta está en verdadera magnitud (VM) si la longitud proyectada es igual a la longitud de la recta,
esto ocurre cuando la recta y el plano de proyección son paralelos.

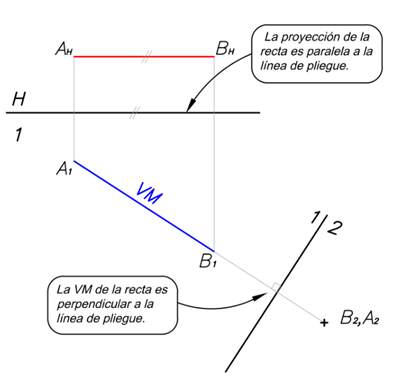

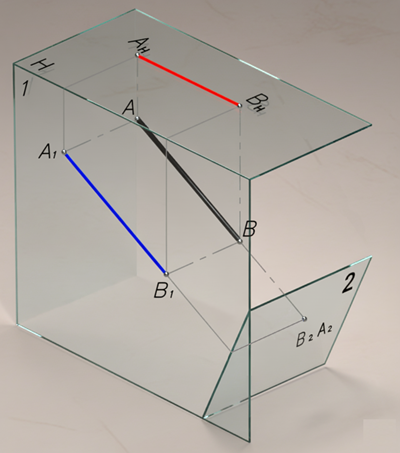

La recta AB es paralela al plano 1.
Por lo tanto la recta se ve en VM en el plano 1.

vm

Se traza una linea de pliegue paralela a la recta, en la vista 1 la recta estará en VM.

*Si la recta está en VM, entonces en las proyecciones adyacentes aparece paralela a la línea de pliegue.

EJEMPLO

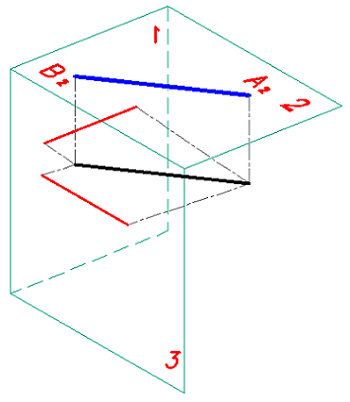

La recta es paralela al plano 2.
Entonces se ve en VM en el plano 2.

rcp

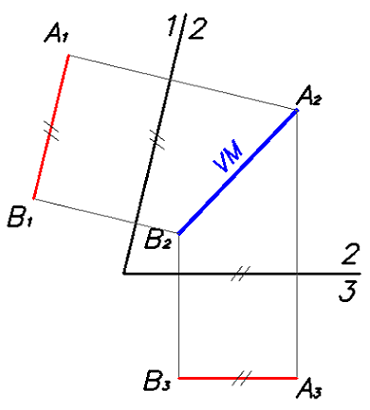

En el ejemplo la recta se proyecta acortada en los planos 1 y 3.

Si la recta se ve en VM en un plano, entonces se verá acortada en cualquier plano adyacente a este; además aparece paralela a la línea de pliegue.

ercpd

RECTA COMO PUNTO
La recta se ve como punto cuando la recta es perpendicular al plano de proyección.

La recta AB es perpendicular al plano 2.
Entonces se ve como punto en el plano 2.

plano122

Se traza una linea de pliegue perpendicular a la recta en VM, en la vista 2 la recta aparece como punto.

*Si la recta se ve como punto en un plano, entonces en las proyecciones adyacentes se verá en VM .

EJEMPLO

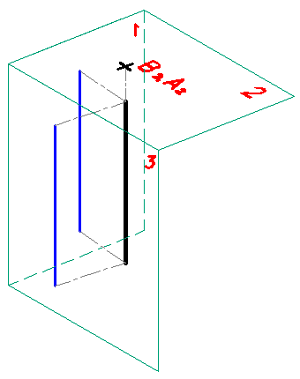

La recta AB es perpendicular al plano 2.
Entonces se ve como punto en el plano 2.

rcp

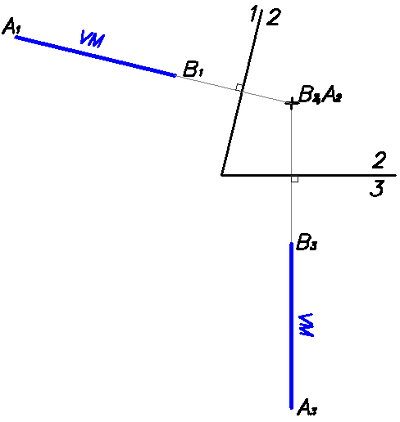

En el ejemplo la recta se ve en VM en los planos 1 y 3.

Si la recta se ve como punto en un plano, entonces se verá en VM en cualquier plano adyacente a este; además aparece perpendicular a la línea de pliegue.

ercpd
