EL PUNTO
El punto es una entidad geométrica adimensional.
Describe una posición en el espacio.

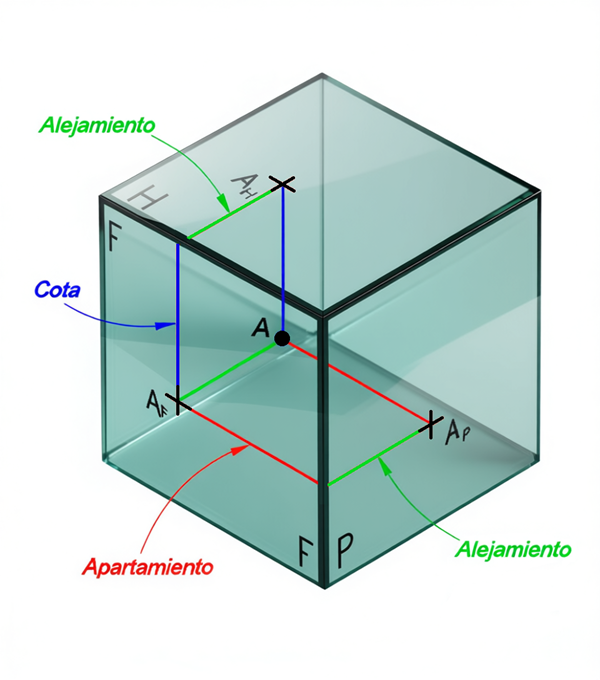

Proyecciones del punto en los planos principales de proyección.

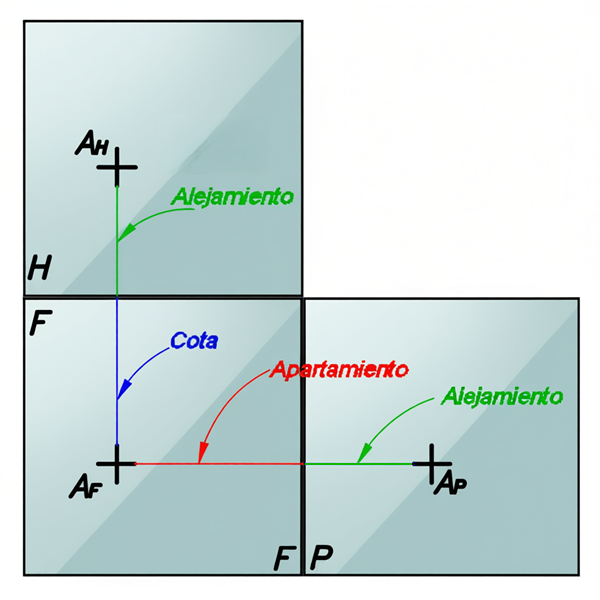

Se abaten los planos y quedan alineados con el plano frontal, de esta manera se forma el depurado del punto A.

dep2





NOTACIÓN
Se representa por medio de una cruz, una letra y un subindice, el subíndice corresponde al plano de proyección.



DEFINICIONES
